ESS 60-250-10维修

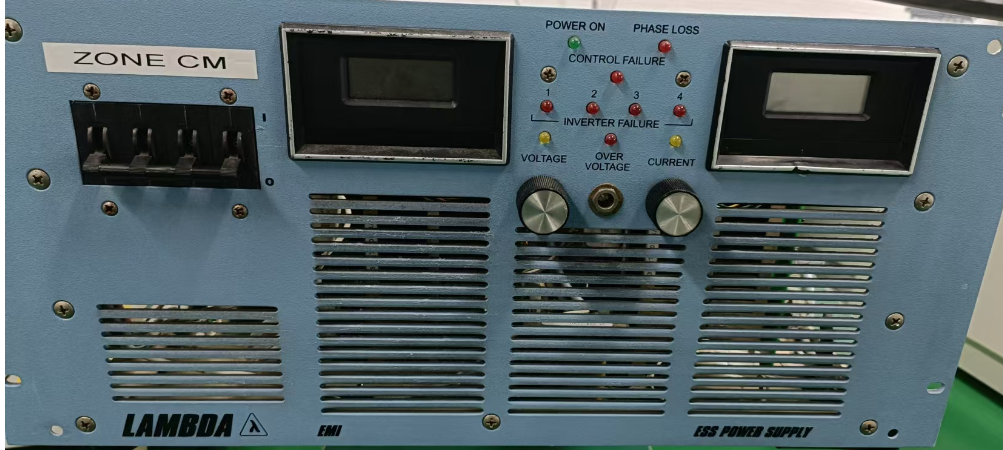

收到客户一台TDK-LAMBDA的直流电源ESS 60-250-10,客户反应该设备带负载，电流上不去；空载情况，也没有电压输出。设备图片如下：

  该设备很重，裸机重量接近50kg，拆开上盖板，内部照片如下：

 测量整流桥和软启动继电器，软启动电阻，都是好的，继续测量两个大的滤波电容，也没有问题。接着就是检查四块DC-AC 功率板，详细检查，上面的功率管和其他电子元件也没有明显问题。

继续往后面查，发现四块DC-AC板的输出分别接到四个隔离变压器的输入端，四个变压器的输出端的一头各自接到一个整流二极管的正极，经过整流，四个整流二极管的负极汇总到一块铜排上面，最后引到电源后面作为电源的正极输出。 四个变压器的另一个输出端汇总到一个分流器上面，分流器另一端最后也引到一块铜排上面，引出到电源的外部，作为电源的负极输出。分别测量四个整流二极管，发现其中一个短路，将其更换。

 最后将拆卸的电路板全部装好，开机，带负载老化测试，电源工作正常（35.4V，203A）。

   本次维修完毕。
