KDLF 系列燃料电池专用直流回馈式电子负载  产品方案

一、 产品概述

       KDLF系列燃料电池专用直流回馈式电子负载是针对燃料电池电堆及燃料电池发动机系统等测试开发的一款电力电子变流装置。基于工频隔离式 IGBT 两极变换架构实现，为高可靠性、可编程、自动运行的直流电子负载。具有高精度及高动态响应特性，可将输入的直流能量全功率段回馈至电网。满足低电压大电流的测试应用，适用于燃料电池电堆、燃料电池发动机系统等测试领域。

二、 产品特点

   采用高性能 AD 采样芯片，组合式数字滤波算法，实现电流精度±（0.1%·FS+5dgt）的高精度指标；

   交错 BUCK 拓扑设计，实现负载突变时的高动态响应特性，响应时间≤10ms；

   采用 PWM 同步整流结合交错 DC/DC 双级电路，实现能量高品质回馈电网；其中电流总谐波失真 THD≤3%，达到行业最优；

   采用 PWM 同步整流，结合软件算法中 PFC 矫正控制，实现功率因数 PF≥0.99，高效率电能利用与回馈；

   输出具有恒压、恒阻、恒流、恒功率等四种静态负载模式；

   输出具有电流、功率动态输出模式，可编辑工步，按照设定时间进行动态输出；

   绝缘检测功能，实现正负极分别对地的绝缘阻抗实时在线检测，保证系统安全；

   直流电源功能，兼容发动机启动时先提供空压机高压供电的能力；

   具备通讯心跳监测功能，实现通讯异常时的自动卸载，避免被试件损坏；

   电压、电流斜率可设置；

   直流过电压和过电流保护点可设置；

   外部急停接口，可与测试系统急停功能联动；

   设备具备操作 Log 及故障记录功能。

   具有本机操作、上位机操作功能，本机配置触摸屏，便于脱机测试；

   标配多种通讯接口：RS485、CAN2.0、以太网接口，开放通讯协议，支持系统集成操作；

   具备完善的内部保护机制以及防误操作保护功能，提高系统的安全性与可靠性；

   柜体结构依据德国设计工艺，采用 PS 柜体设计，简洁大方，外形美观；同时对机柜进行力学有限元分析，实现简化设计的同时不失产品稳固性，便于运输，安全可靠；

   采用独立风道设计，确保功率模块单元与磁性器件风道隔离，功率模块风道结合铜管散热技术，实现体积小，散热强的优秀性能；

   整机喷塑处理，可耐沿海地区盐雾空气腐蚀，独特顶部防滴水设计，将风道设计与 IP 防护等级巧妙结合；

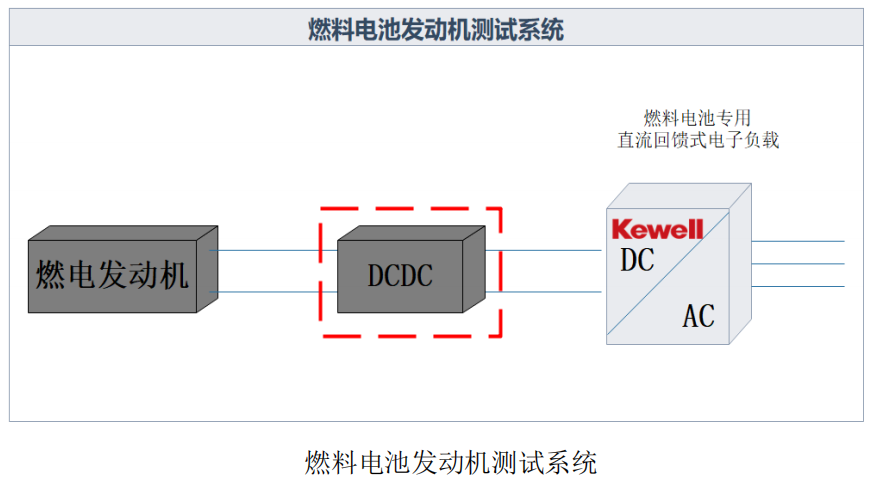

三、典型应用
