充电桩实验室综合测试平台建设技术方案（直流型式试验）
一、概述
随着国家加快新能源汽车的推广应用，国家指导提岀充电设备数量比电 动汽车数量适量超前的意见。与此同时，国家统一了充电设备的技术标准， 大大的推进了电动汽车充电设备的建设。因此，电动汽车及其充电设备岀现 了势不可挡的发展势头，特别是制造充电设备厂家，由于设计门槛低，近几 年岀现数量井喷的现象，这些企业的技术能力参差不齐，电动汽车也存在类 似情况。而电动汽车与充电设备的质量直接关系到人身财产安全、互联互 通、公平交易、环境污染等情况。
为推进电动汽车充电设施实验室的自动化检测，我司研制岀高度自动化 的实验室全性能检测平台，检测人员只需根据软件提示配合简单的刷卡启 停，即可完成包含NBT33008.1/.2的型式试验项目、国网营销部45号文件相 关项目、计量检定项目、互操作性检测项目以及协议一致性检测项目的检 测。
针对充电桩的型式试验，出厂检测等测试，目前国内参考标准主要为
NB/T33008.1及NB/T33008.2.该标准在19年的1月份也进行了更新。
我司针对充电桩的型式试验以及出厂检测，推出了针对性的实验室检测 产品，具备NB/T33008.1/.2电参量相关的所有测试项目。我司相对于市场同 行的实验室检测装置，具备以下优点：
使用了内置录波模块的电参数测量装置，避免了市场部分厂家推出 的“功率分析仪+示波器+接口模拟器（或CAN分析仪）”的模式，导致BMS通信报文无法与充电桩的实际输出信号实现同步的功能，造成控制时序为"假同步”，互操作性故障测试等功能测试结果不准确等现象。
1.使用内置标准表的电参数测量模块，精度等级高达0.05级，具备法 定第三方检测或校准证书，具备充电桩的计量检测功能，同时，避 免了功率分析仪的使用，降低成本。
2.使用了 “双AD采样模式”的电参量测量模块，具备频域特征检测模 式，可实现大部分项目充电桩内部“免接线”的测试方式，极大提高测 试效率，同时，系统自身具备常规的辅助触点接入检测模式，测试 模式用户自由选择。
3.集控平台均具备wifi热点功能，语言提示功能等，可试验无线设备进 行远程操控，提高用户体验。
4.自动化程度高，避免传统的手动模式（例如示波器部分信号手动获 取等），效率高。
5.计量检定、互操作性、协议一致性、能标型式试验、出厂检验等模 式均具备，一套系统全解决。
二、检测平台技术指标
2.1建设目标
本测试平台建设完成后******可满足******单台400kW直流充电机测试（由 购买的可调电源以及负载容量决定）。平台试验能力详见2.6测试平台具备的 试验检测能力。
2.2使用条件
2.2.1环境条件
海拔高度：＜3000m
使用场所：室内
环境温度：-5°C〜40°C
环境湿度：＜ 90%
使用温度：0°C〜40°C
工作位置：垂直地面安装。
使用场所：A.无爆炸危险介质，周围介质中不含有腐蚀金属的破坏绝缘的 介质及导电介质，不允许有明显的水汽及有较严重的霉菌；B.具备防御雨、雪、风、沙的设施及消防设施。
2.2.2试验系统电源要求

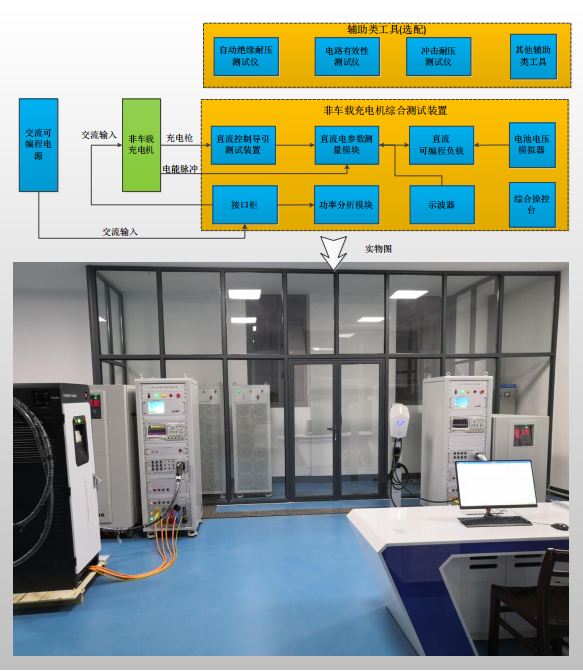

图1为检测平台系统结构图:
验系统由三相可调电源、充电机实验室检定装置、接口柜、远程电脑 及后台软件、安规设备和直流可编程负载组成。
1）充电机实验室检测
充电机实验室检测装置由三相可调电源、控制台、接口柜、示波器、非 车载充电机电参数测量装置、非车载充电机控制导引测试装置以及三相多 功能表组成。
通过直流充电机实验室检定装置中的电参数装置与直流负载配合，可进 行电能计量误差测试；通过直流充电机实验室检定装置中的功率分析仪与 直流负载配合，输出电压误差检验、输出电流误差检验、稳压精度检验、稳流精度检验、限压特性、限流特性、软启动检验、效率检验等；通过直 流充电机实验室检定装置中的控制导引测试装置内部的BMS模拟器，可 进行BMS通信链路层测试、BMS通信应用层测试、BMS通信协议规范测 试等；通过直流充电机实验室检定装置中的电参数装置、三相可调电源输 出和直流负载，可进行输入过压保护检验、输入欠压保护检验、输岀过压 保护检验、输岀短路保护检验、输出过流保护试验、输岀电流控制时间、 输出电流停止速率检验等；通过后台软件和人工配合，可测试显示功能检 验、输入功能检验、连接异常检验、急停功能检验、充电方式检验等；通 过示波器检测充电机的输出，可进行纹波系数检验等。通过安规设备，可 进行绝缘电阻检测，绝缘耐压，冲击耐压等测试；
直流充电机无论内置是三相交流电能表或直流电能表均可通过直流充电 机检定装置来检定电能，当直流充电机有电能脉冲输出时，可使用低频脉 冲法，当直流充电机无电能脉冲输出时可实现电能比较法实现对电能的校验。试
另外，系统使用信号特征检测的方式，可对线路中的继电器动作时的信 号变化，进行特性识别，从而判断出线路中的继电器的状态和动作，从而 对互操作性项目进行检测时，可避免对充电机的内部进行接线，安全高效。
2.6测试平台具备的试验检测能力

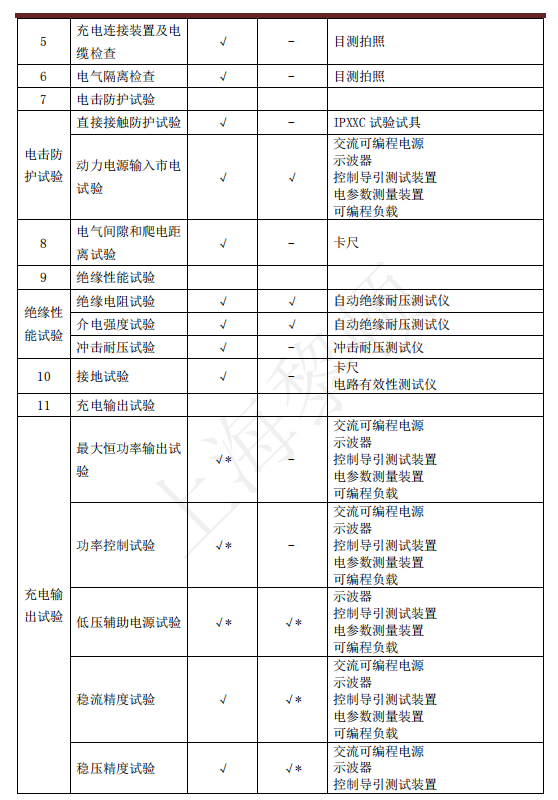

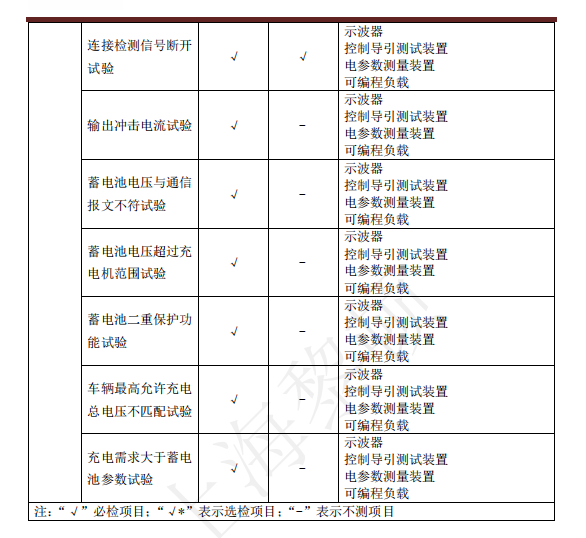

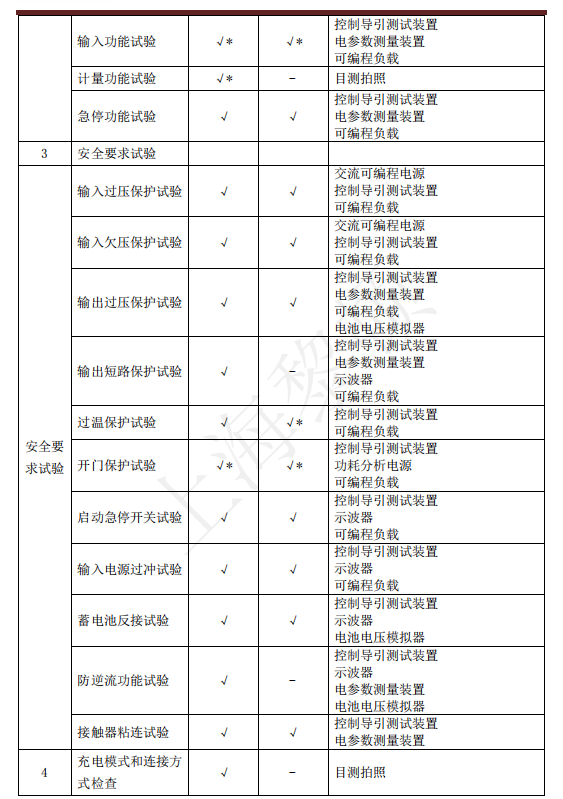

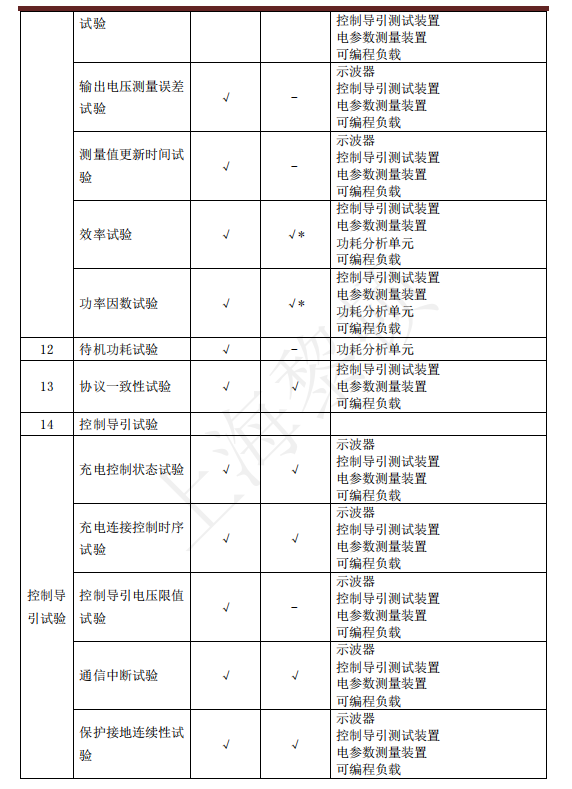

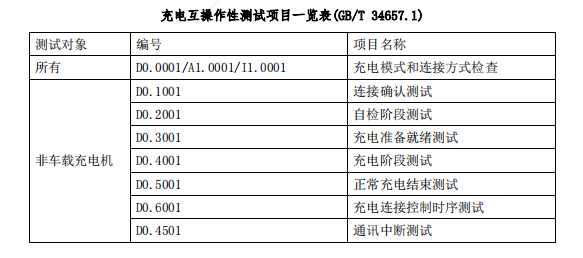

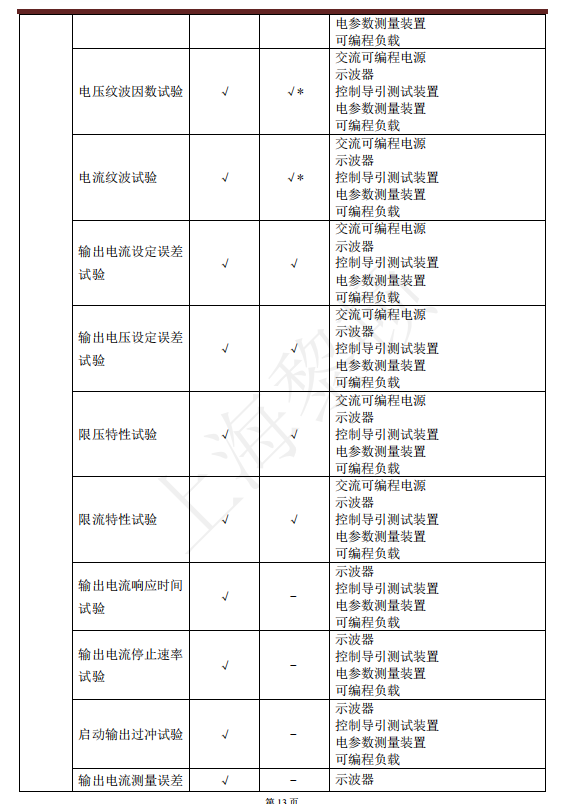

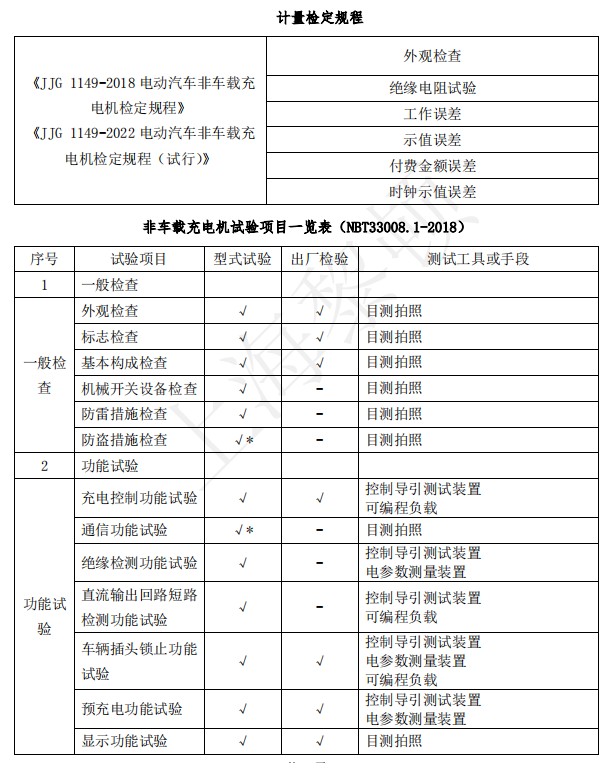

充电机实验室检测装置测试系统可对下列表格所示项目进行测试并自动生 成报表。
