Chroma 61602维修

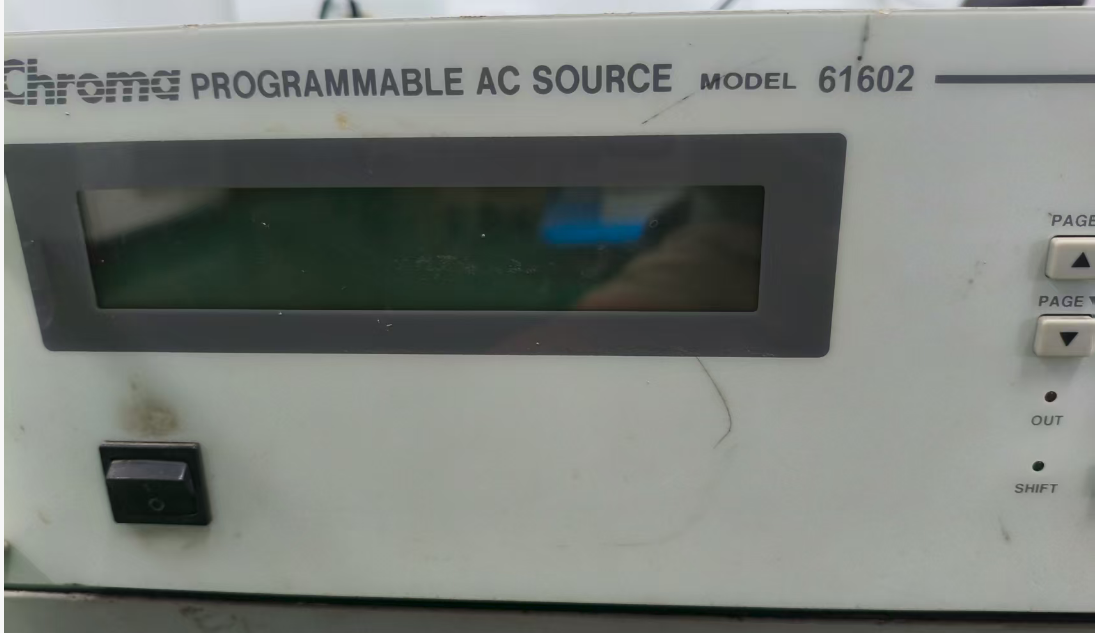

    最近收到客户一台Chroma的交流电源61602,客户反映电源故障为：炸机，内部有功率炸裂。

拆开设备上盖板，发现电源DC转AC板上面有明显炸裂的地方，功率管短路，还有一些小电阻，二极管也貌似坏了。

经过简单分析，发现该板主要电路由两个H桥组成，

通过两个H桥的串并联切换，从而实现电压高低两个量程的切换（低量程150V，高量程300V）。

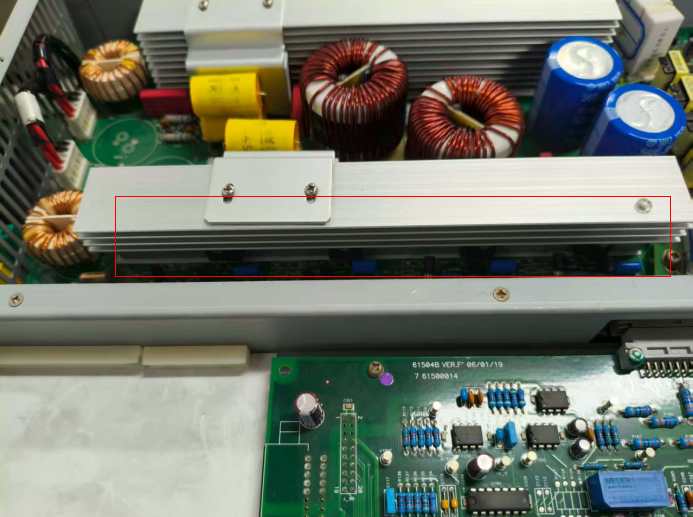

两个H桥图片如下：

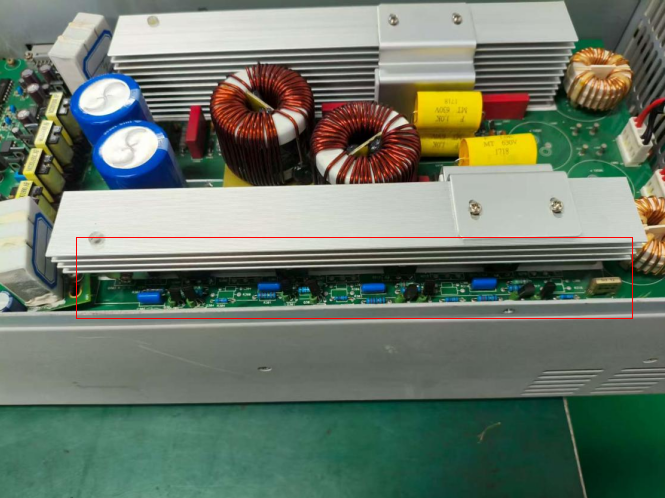

电子元件损坏的是右边H桥的半桥，如图：

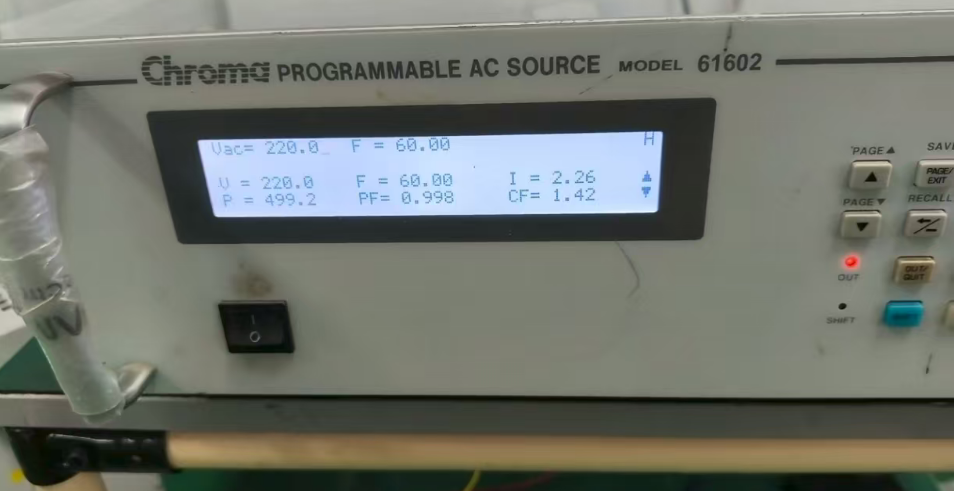

更换炸裂的功率管和一些电阻以及三极管以后，发现碰到一个棘手的问题，有两个稳压管短路了，但由于没有图纸，无法知道稳压的型号或者稳压值。 还好发现周边同型号好的稳压管， 通过外部串联一共合适的电阻，用外部小电源供电，最终知道了稳压管的稳压值，最后将其更换。后面再检测，再没发现明显坏地方了。 电路板复原装回机器，上电开机，电源正常了，老化测试也OK.

本次维修完毕。
