泰思特汽车电源故障模拟器
PFS XXA1系列汽车电源故障模拟器是一台独立式测试设备，利用半导体固态电子开关技术，可以在模拟电压暂降和跌落(微中断)时令电压快速上升或下降的时间控制在1μs以内。独创的输出阻抗可变技术，更能真实的模拟电源故障（其中高阻抗模拟电源开路、低阻抗模拟电源短路），并且在不同负载（纯阻性）下保证波形符合标准。
对PFS XXA1系列汽车电源故障模拟器的操作既可手动进行，也可以通过以太网接口，由AutoLab软件来控制。直流切换开关******可以承载80V，支持42V供电系统的测试。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 用于电压暂降和短时中断的独立式测试设备；
>开关时间：≤200ns(满足GM3172 9.2.18 )并同时兼容≤1μs (LV124、VW 80000等)
> 独立的接地回路开关
DC+ 电源线开关
DC- 接地线开关
> 具有电子短路保护功能；
> 额定电压80V直流；
> 标准测试程序；

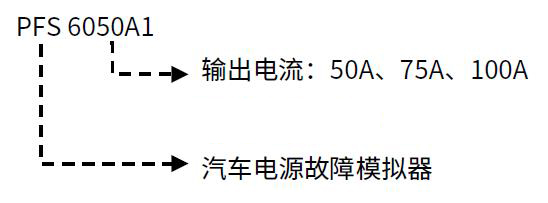

命名规则：

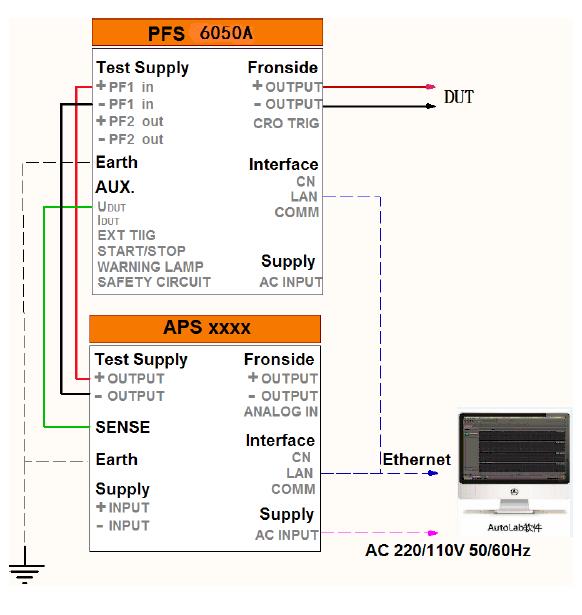

测试连接示意图：
PFS 60XXA1技术参数 | |
输入端电压 | 0–80 V |
开关 | 2个线路开关 DC+ 电源线 DC- 接地线 |
额定电流 | PFS 6050A1 50A PFS 6075A1 75A PFS 60100A1 100A |
开关时间 | ≤200ns(满足GM3172 9.2.18 )并同时兼容≤1us (LV124、VW 80000等) |
峰值电流 | PFS 6050A1 100A持续时间500 ms PFS 6075A1 150A持续时间500 ms PFS 60100A1 200A持续时间500 ms |
输出阻抗 | 高阻或低阻 |
保护电路 | 过压（80V）、极性反接、过流保护、短路保护 |
跌落持续时间td | 1us – 1 s |
重复率 | 1 ms – 99.9s |
触发方式 | 自动、手动 |
通用参数 | |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 110V/220V，±10%，50/60Hz（中国大陆地区，默认AC 220V） |
尺寸 | 19" / 4U |
重量 | 约30kg |
温度范围 | 15–35℃ |
湿度范围 | 45%–75% |
气压范围 | 86kPa–106kPa |
通用开关 | |
开关阻抗 | 电源线：＜ 50mohm |
内置开关 | 短路开关（DC+和DC-） 阻抗＜ 100mohm |
内置开关 | 高阻、低阻 |
