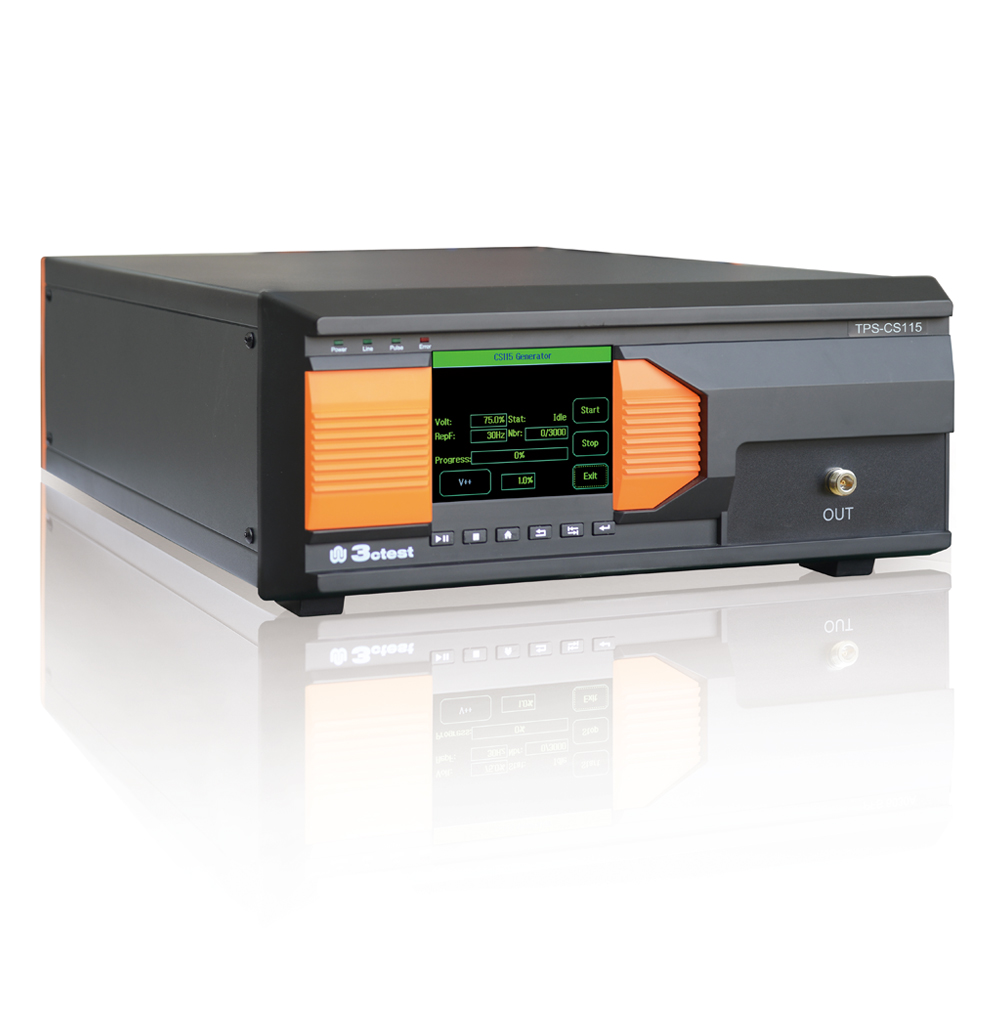

泰思特快速方波脉冲发生器
TPS-CS115快速方波脉冲发生器是为了满足标准GJB 151A-97 CS115、GJB 151B-2013 CS115和MIL-STD-461E/F/G CS115而专门设计的一款发生器。
产品详情
TPS-CS115快速方波脉冲发生器是为了满足标准GJB 151A-97 CS115、GJB 151B-2013 CS115和MIL-STD-461E/F/G CS115而专门设计的一款发生器。该发生器可以产生快速方波脉冲，用于所有飞机、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。当订购方有规定时，本设备也适用于水面舰船和潜艇的设备和分系统试验。
特点：
> 5.7寸彩色触摸屏前面板操作
> 符合GJB 151A-97、GJB 151B-2013中的CS115标准测试要求
> 符合MIL-STD-461 E/F/G中的CS115标准测试要求
> 以太网RJ45接口，用于PC远程控制

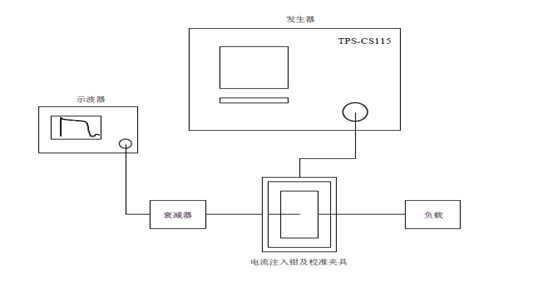

校准连接示意图：

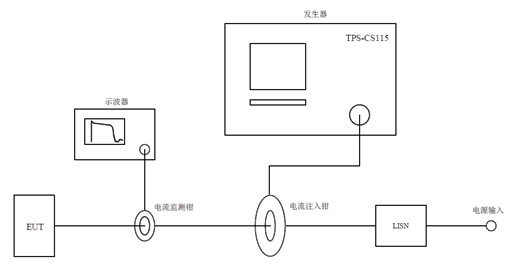

典型的测试连接示意图：
技术参数 | |
******测试电流 | ≥5 A（环路阻抗100 Ω） |
重复频率 | 1-50 HZ |
上升时间（10%-90%） | ≤2 ns |
下降时间（90%-10%） | ≤2 ns |
脉冲宽度（90%-90%） | ≥30 ns |
输出阻抗 | 50 W |
输出接口 | N型 |
通用参数 | |
工作电源 | AC 220 V，土10%，50-60 Hz（大陆地区默认AC 220 V） |
环境湿度 | 45%-75% RH（无凝露） |
相对温度 | 15-35 ℃ |
外形尺寸 | 19英寸，4U |
重量 | 约18Kg |
